摘要： 在一场约万人规模的室内场馆演唱会中，致迅部署 2套影眸大师4K，分别服务舞台下内场游机与舞台侧游走机位，将两路画面无线回传至导播工作流；影眸 M7 Pro用于导播侧监看，迅声Ⅱ用于团队通话协同。面对观众密集、舞台LED大屏、金属桁架、无线麦克风、灯光音响及持续移动机位带来的复杂环境，影眸大师4K以 2.4GHz、5GHz、6GHz三频无线传输与DFS、真4K60传输、最高28Mbps码率及低延迟规格，为室内大型演唱会的移动机位回传提供了实践参考。

一、演唱会的第二视角：移动游走的灵活机位不可或缺

室内场馆演唱会中，最能建立临场感的，常常是不断移动的游机画面。台下内场游机需要在人群与舞台之间捕捉艺人近景、观众互动和现场氛围；舞台侧游走机位则需要跟随表演节奏，从侧面补足走位、舞美结构和人物层次。相比固定机位，这两类机位难以通过长距离线缆连接，却又是导播切换中不可或缺的动态画面来源。

本次演唱会现场以 2套影眸大师4K 分别连接台下内场游机和舞台侧游走机位，构成两路移动画面的无线回传主链路；影眸 M7 Pro用于导播侧监看，迅声Ⅱ辅助现场成员进行通话协同。整套工作流的核心，是让两路游机在保留移动自由度的同时，将画面及时送回导播端。

对于室内大型演出而言，图传挑战并不只来自“台下到导播台有多远”。更重要的是，观众、人流、LED屏、舞台金属结构、设备密集摆放以及多套无线系统同时运行，会让无线传播路径和频谱环境持续变化。因此，真正需要解决的是：如何将两路关键游机画面稳定地纳入导播工作流，并让导播能看清、看及时、做判断。

二、场馆满座：演唱会现场无线回传面对的考验

1. 万台终端同时点亮：频谱增强带来的多重信号干扰

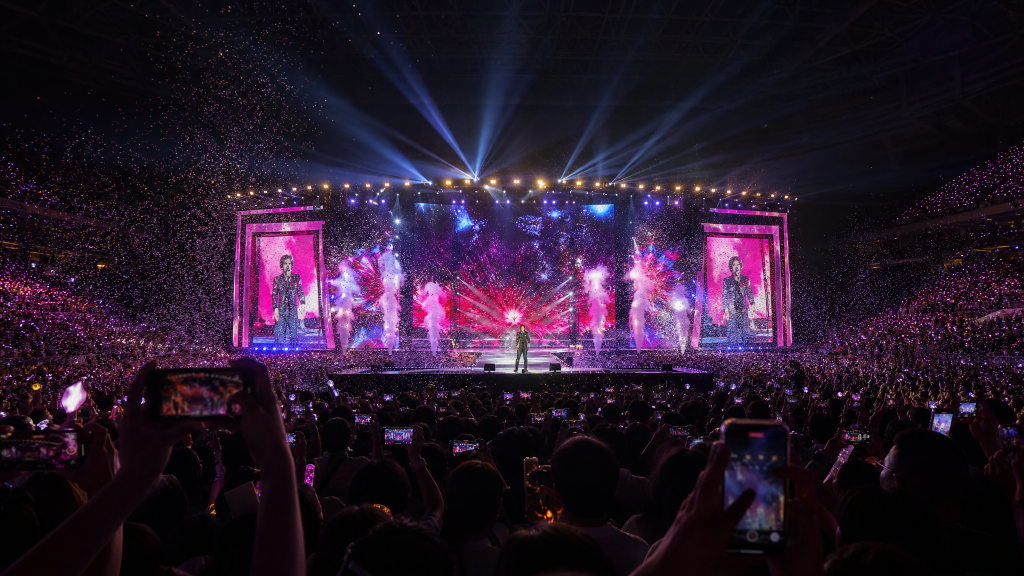

在演出开始后，室内场馆的无线环境会迅速从彩排状态转入高密度运行。近万名观众携带的手机、热点、Wi‑Fi 与蓝牙设备同时活跃，舞台周边还叠加无线麦克风、对讲、灯光控制、音响系统、导播设备等多类无线信号。频谱资源被持续占用，且会随着人流、设备启停和机位走位不断变化。

不少常规无线传输方案主要依赖单一频段或有限的双频资源，但面对人员密集、无线设备集中运行的演唱会现场，某一频段一旦拥挤，就更容易出现画面卡顿、花屏或链路波动。对于这类现场的画面回传，传输系统需要应对的并不只是距离，而是复杂环境下不断变化的频谱占用与传播条件。

因此，强干扰挑战下的万人场馆需要的是多频传输资源，更多频段意味着现场拥有更多可供规划和调度的无线空间，能够降低只依赖单一频段或双频资源时的干扰压力，为现场拍摄机位在不同位置、不同遮挡状态下的稳定回传提供稳定的基础。

真实现场的还原：真4K60与高码率传输的硬性条件

演唱会画面并不只是人物特写。快速运动的艺人、频繁切换的灯光、烟雾与彩带、复杂的舞美纹理，以及大范围的观众场景，都会对无线回传画面的细节表现提出更高要求。特别是两路游机不断改变景别和角度时，画面既要承接近景中的人物表现，也要呈现远景中的舞台氛围和空间层次。

面对高速运动和复杂灯光时，较低的分辨率、帧率或码率会影响人物边缘、舞台细节和运动画面的呈现，使导播端难以充分判断画面质量。只有真正的 4K60 输入输出的才能保证还原现场的真实画面，更高的分辨率、帧率和码率，能够为人物动作、舞台灯光、舞美纹理和观众氛围保留更多画面信息，让无线回传不仅满足“看得到”，更能够服务导播切换、现场大屏和后续内容生产。

歌曲、灯光与走位同步呈现：画面回传对低延迟的高要求

演唱会的镜头调度往往发生在极短时间内。艺人走位、歌曲节拍、灯光切换、舞美变化和观众互动可能同时出现，导播需要根据现场节奏，在固定机位、内场游机和侧台游机之间快速作出选择。若游机画面回到导播端的时间明显滞后，导播看到的内容就可能已经落后于舞台正在发生的画面。

在实际制作中，部分常规图传方案会在画面规格、传输稳定性和延迟之间作出取舍。延迟较高时，导播对艺人走位、音乐节拍和互动瞬间的判断会受到影响；与此同时画面还需要服务现场大屏，延迟也可能增加舞台声音与画面不同步的风险，回传画面既要具备足够细节，也要让导播能及时参考。

因此，低延迟的要求是不可或缺的，只有让全部画面更及时地进入导播工作流，导播才能更贴近现场节奏完成切换，让关键镜头、现场大屏与舞台表演保持更好的声画配合。

三、内场追踪与侧台补位：大师4K如何辅助演唱会现场移动机位画面回传？

本次室内场馆演唱会中，2套影眸大师4K分别部署于台下内场游机与舞台侧游走机位。两路游机均通过无线方式将画面回传至导播，为主舞台固定机位之外的动态视角提供补充，也让导播端能够在整体舞台、人物近景、观众氛围和侧向运动镜头之间获得更完整的画面选择。

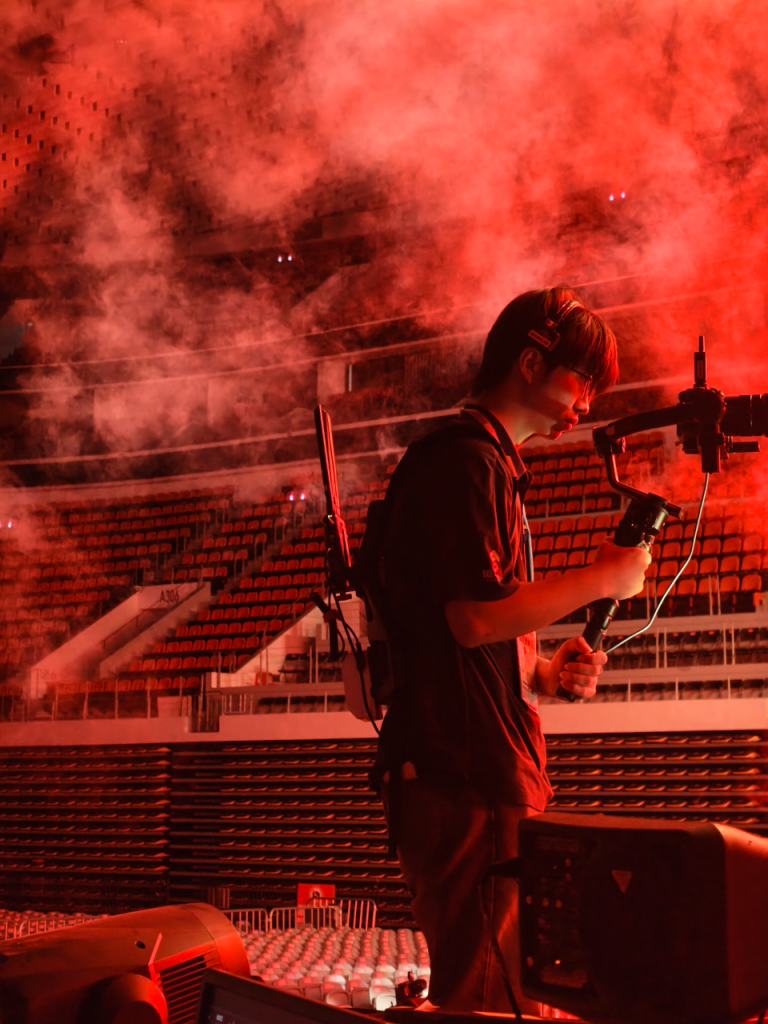

台下内场游机的工作重点，是在人群密集、走位频繁的区域抓取艺人近景、观众互动与沉浸式氛围。它会随观众通道、舞台前区和互动区域不断改变位置，既不能被长距离线缆限制，也更容易受到人群遮挡、手机热点和周边无线设备变化的影响。影眸大师4K为这一路机位建立无线回传链路，使摄影师能够围绕演出内容自由移动，同时让导播持续获得可用于切换的动态画面。

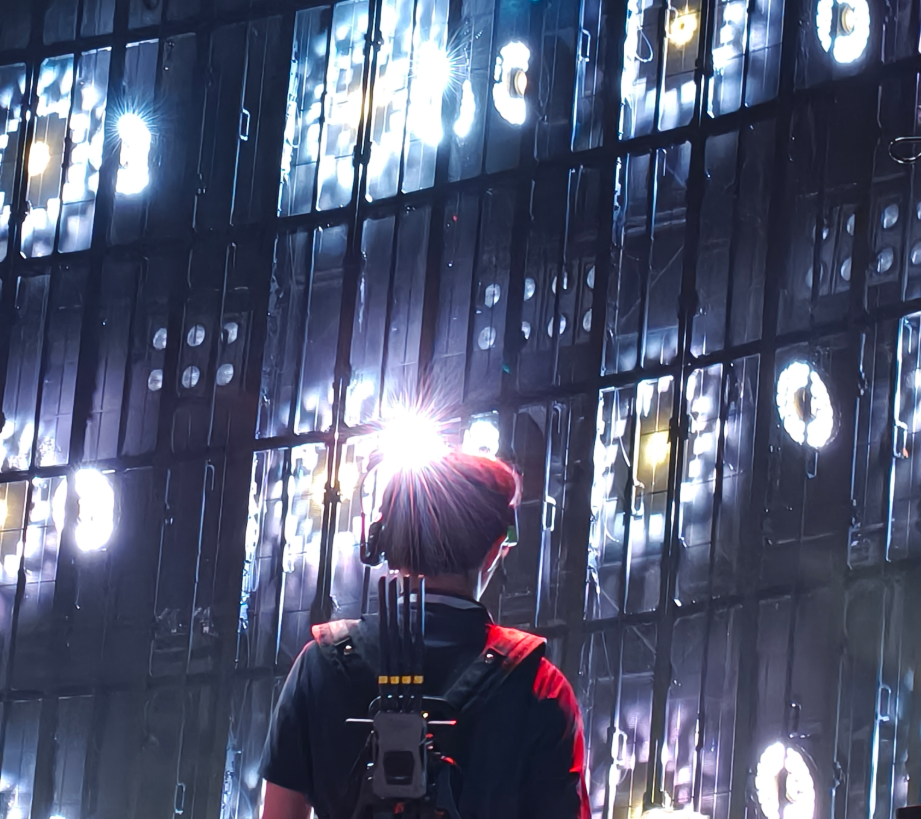

舞台侧游走机位承担的是另一类画面任务：跟随艺人走位，补充侧面构图、舞美纵深和舞台结构细节。该机位虽然通常更靠近舞台，却会面对LED屏、金属桁架、设备堆叠与角度变化带来的传播路径挑战。影眸大师4K部署在这一机位后，使侧台运动画面能够与内场游机并行回传，为导播提供不同于正面固定机位的镜头层次。

两路游机同时工作时，图传系统需要承受的并不只是两路画面本身，还包括观众与舞台设备带来的复杂频谱环境，以及机位移动过程中不断变化的遮挡条件。影眸大师4K的2.4GHz、5GHz、6GHz三频无线传输与DFS相关信道能力，为两路移动机位提供更多无线部署资源；真4K60传输、最高28Mbps码率和低延迟规格，则让回传画面在清晰度和导播参考及时性上具备相应的技术基础。

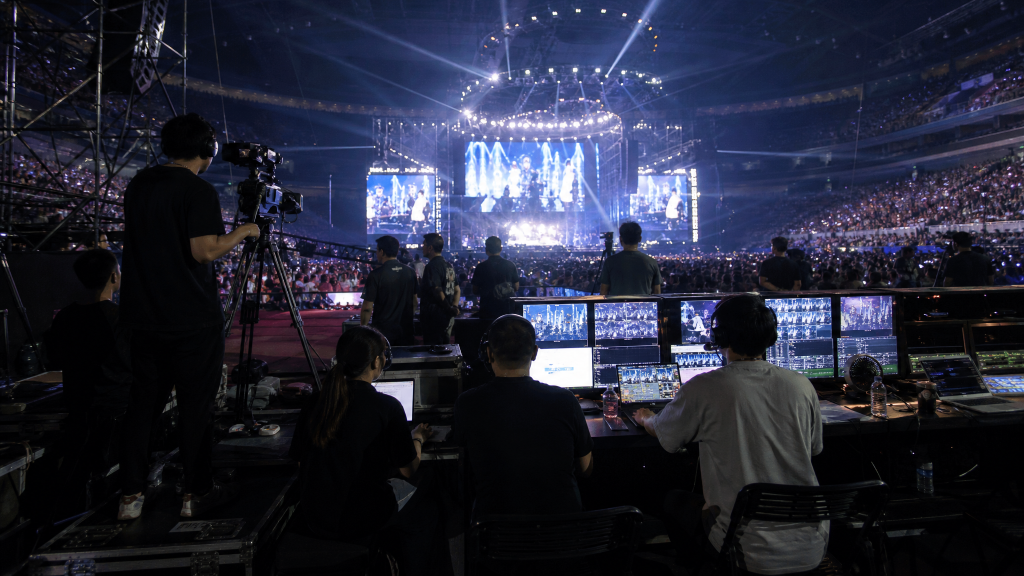

在导播侧，影眸 M7 Pro用于观察两路游机回传画面；迅声Ⅱ则辅助导播与游机成员传递指令。由此形成的并非三台彼此独立的设备，而是一条“游机采集—影眸大师4K回传—M7 Pro监看—迅声Ⅱ协同”的现场链路。其中，稳定承接两路游机移动画面的影眸大师4K，始终是整个工作流的核心。

现场环节	部署设备	主要任务	使用效果
台下内场游机	影眸大师4K ×1	捕捉艺人近景、观众互动与内场氛围	保留游机在人群和舞台前区移动的自由度
舞台侧游走机位	影眸大师4K ×1	补充艺人走位、侧面构图与舞美层次	为导播增加不同于正面固定机位的动态视角
导播侧	影眸 M7 Pro	画面监看与导播参考	协助观察回传画面与现场构图
现场团队	迅声Ⅱ	团队通话与指令协同	辅助游机走位与导播沟通

四、大型活动现场的图传技术深度解读：影眸大师4K如何完美适配演出需求？

1. 2.4GHz+5GHz+6GHz自研三频同传，现场抗干扰不断连

影眸大师4K支持 2.4GHz、5GHz、6GHz三频无线传输与DFS相关信道能力，并采用致迅自研RTMS 4.0通讯协议。在观众终端、无线麦、对讲、灯光音响和各类设备同时工作的室内场馆中，三频能力的价值不是脱离环境地承诺“永不断连”的虚假参数，而是为现场提供更多可参与部署的无线资源与调整空间。

不同频段在传播特性和可用频谱上各有差异：较低频段在相同条件下通常具有不同的路径表现，较高频段则可提供更多频谱资源；实际可用频段和信道仍受当地无线电法规、场地频谱环境及其他无线设备影响。对于台下内场游机和舞台侧游走机位，三频与DFS为不同位置、不同遮挡状态下的部署和实际验证提供基础。

致迅影眸大师4K采用的三频同传技术是在原来的双频传输技术上的升级，配合自研RTMS 4.0协议，就能实现三链路的动态负载均衡：设备在2.4GHz、5GHz、6GHz三个频段上同时发送数据包，三个频段的数据互为备份和补充。如果某一个频段遇到突发干扰，该频段的数据包可以通过另外两个频段进行补偿和恢复，画面不会中断，整个过程是零感知的，观看者完全察觉不到变化。

在本次演唱会中，两套影眸大师4K承担两路移动机位回传。对制作团队而言，大师4K的三频信号同时无线传输现实意义在于：当某一频段更拥挤，或人流与设备改变现场环境时，系统具备更多无线资源可供自动选择和部署规划，从而减少只依赖单一频段带来的不确定性。

2. 真4K60全流程传输，还原演出真实细节

演唱会舞台画面通常具有快速运动、复杂灯光、高反差、烟雾、舞美纹理和频繁景别切换等特点。台下内场游机关注人物与观众之间的互动，舞台侧游走机位则强调人物走位和舞美层次；两路画面都需要为导播提供足够清晰的构图参考。

影眸大师4K支持真4K60无线视频传输，最高码率28Mbps。发射端支持SDI输入、HDMI输入与HDMI环出；接收端支持HDMI与3G-SDI同时输出。系统支持1发5收，并可支持最多3路独立码流，可为导播、监看与相应信号分配流程提供灵活性。

4K60是设备的传输能力边界，大师4K的最高28Mbps码率有助于在适当链路条件下保留更多画面信息。对室内大型场馆的万人规模演唱会而言，其真正的价值在于：让现场机位的高分辨率、高帧率画面具备无线回传的技术基础。

3. 镜头灵活切换，低延迟保证现场音画同步

演唱会的内场游机和舞台侧游走机位都处于不断变化的演出节奏中。导播需要根据艺人走位、音乐节拍、灯光变化与观众互动，及时判断何时调用哪一路游机画面。回传画面越贴近现场节奏，导播越容易把握镜头切换时机；反之，若画面明显滞后，导播看到的可能已不是舞台正在发生的瞬间。

低延迟技术的难点，在于不能只追求“更快”。无线图传需要同时处理视频编码、无线传输、解码还原和链路稳定性：过多缓冲可能提升抗波动能力，却会增加延迟；更高的画面规格和码率也意味着更大的数据处理压力。对于4K60无线回传而言，如何在画面质量、传输稳定性与延迟之间保持平衡，决定了图传能否真正进入演唱会导播工作流。

影眸大师4K在1080p条件下低于25ms、4K条件下低于35ms。在实际制作中，较低延迟的价值并不只是数字本身，而是让两路游机更接近“实时机位”的使用状态。内场游机捕捉艺人与观众互动时，导播能更及时判断是否切入；舞台侧游走机位跟随艺人走位时，导播也能更准确地把握镜头时机。对于需要服务现场大屏或直播切换的演唱会制作，回传画面更贴近现场节奏，才能让声画配合、镜头调度与节目节奏更自然。

五、看得准、沟通快：M7 Pro与迅声Ⅱ补全现场协同体系

在演唱会现场，导播并非只需要“看到画面”，还需要在艺人走位、灯光切换和镜头快速变化时，及时判断哪一路游机画面更适合切入。内场游机侧重艺人近景与观众互动，舞台侧游走机位则强调侧面构图、舞美纵深和人物运动轨迹。

影眸 M7 Pro 在本次现场作为导播侧的重要监看节点，承担两路游机回传画面的观察、判断与素材留存任务。配备 7 英寸1920×1080触摸屏、1000尼特亮度，屏幕经过出厂校色，并支持 1D/3D LUT 实时调色。在演唱会这类灯光色彩复杂、明暗变化频繁的场景中，导播和现场工作人员需要尽可能准确地观察人物肤色、舞台灯光、构图边界与画面层次。出厂校色和 LUT 工作流的价值，在于让监看画面更具参考意义，减少不同设备画面表现不一致对现场判断造成的影响。

对于导播台和后方制作系统，接口与信号衔接同样重要。M7 Pro 支持 4K60 HDMI 与 3G-SDI 输入输出，可与摄影机、无线图传接收端、导播设备和其他监看设备连接，帮助两路游机回传画面进入现有制作链路。与此同时，产品支持最高 DCI 4K60、50Mbps 的 H.265 录制，可在监看的同时保留现场画面，为演出复盘、花絮剪辑、短视频内容提取或后续素材调用提供补充。

迅声Ⅱ则承担导播、游机摄影师及现场执行成员之间的通话协同。室内万人场馆的高声压音乐、观众欢呼、舞台返送与设备运行声，会使面对面沟通和普通对讲都受到影响。对于持续移动的内场游机和舞台侧游走机位而言，导播指令若不能及时、清晰地传达，摄影师便可能错过艺人走位、互动节点或指定构图。

迅声Ⅱ采用 DECT 6.0（1.9GHz）无线技术，具备全双工通话、双麦 ENC 与 AI 智能降噪能力。全双工通话让导播与摄影师能够进行实时双向沟通；双麦 ENC 与 AI 智能降噪则面向高噪声环境提升人声清晰度，使摄影师在靠近舞台或人群区域拍摄时，仍能更清楚地接收调度信息并反馈机位状态。

在这套工作流体系，影眸大师4K负责让两路游机画面稳定回到导播端，M7 Pro帮助导播更准确地看清和留存画面，迅声Ⅱ则让导播判断能够快速转化为摄影师的现场执行。三者共同形成“机位采集—无线回传—导播监看—团队指令”的协同链路。

六、稳定并非偶然：室内场馆的必备部署与保障准备

1. 沿着移动机位真实动线完成测试

对于内场游机应重点测试观众通道、舞台前区、艺人互动区和转场位置；舞台侧上方的游走机位则应重点测试侧台、LED屏附近、舞美结构边缘和常用走位区域。不应只在空场或静止状态下确认画面，应在观众入场、无线麦、灯光、音响、LED屏及其他设备全部开启后复测。

测试时应同步检查相机输入、RX输出、导播输入、监看与录制/推流环节，并在两路游机同时工作时观察画面连续性。环境或机位规划发生变化后，应再次完成验证。

2. 优化接收端位置，再排查其他变量

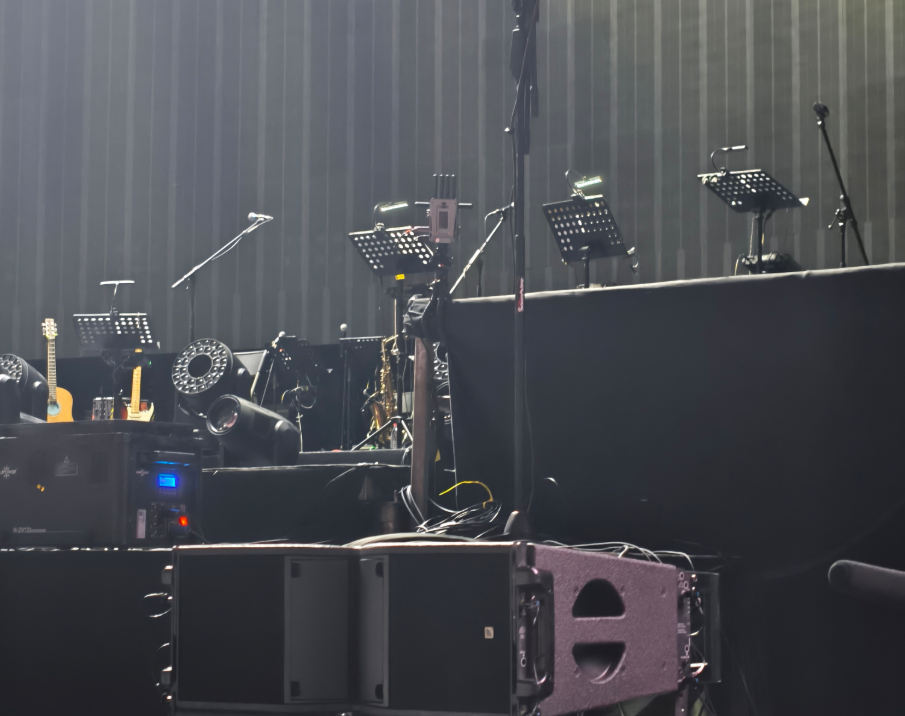

RX不宜堆放在导播台设备、监视器背板、金属机柜或器材箱之间。建议使用独立支架，将RX布置在导播台侧方或上方，尽量保持与两路游机TX之间更清晰的传播路径，并避免天线被其他设备挤压或遮挡。

当某一路游机出现波动时，应先判断其与RX之间是否新增人群、金属设备、大型LED屏或墙体遮挡，再尝试调整或架高RX。对于室内场馆，改善RX位置往往比反复调整菜单更值得优先验证。

3. 天线摆位与替代画面准备，为关键段落留足余地

安装时应按接口标识安装对应天线，确认连接牢固、自然展开，避免被线材捆扎、金属夹具压住，或长期被摄影师身体和器材遮挡。棒状全向天线的有效覆盖主要分布在天线杆身周围，通常建议自然竖直展开，而不是让天线尖端刻意“瞄准”接收端。

三频无线传输提升的是复杂环境中的部署适应空间，并不能替代节目保障设计。对于重要演出段落，建议预先规划固定机位替代画面、备用机位或可快速切换的备用信号路径；节目进行中出现异常时，应优先保障节目连续性，再进行后续排查。

七、从演出实践到可复制的室内无线工作流

室内场馆演唱会的无线制作，正在从单纯的设备连接，走向“游机运动、无线回传、导播监看、团队协同”共同组成的工作流。对约万人规模的场馆来说，观众密度、舞台结构和多套无线系统并存，让部署与验证的重要性不亚于设备本身。

在本次应用中，影眸大师4K以两套设备服务台下内场游机与舞台侧游走机位，并以三频无线传输与DFS、真4K60、最高28Mbps码率和低延迟规格，为两路动态画面的回传提供技术基础；M7 Pro和迅声Ⅱ则补足导播监看与团队沟通环节。

精彩现场的创作拍摄，需要强大的设备支持，但也需要把设备能力与场地勘测、游机动线、RX位置、真实走位测试和备份方案结合起来，室内大型演唱会的无线图传才可以被更系统地规划与验证。
